Трехходовые клапаны

Трехходовые клапаны.

Основной задачей трехходового клапана, который относится к одним из типов трубопроводной арматуры, является соединение или разделение потоков рабочего агента. В качестве рабочего агента могут выступать в некоторых случаях различные газы, вода, в жидком и парообразном состоянии. От этого будет зависеть цена регулирующего клапана, так как она исходит из материала корпуса арматуры, в зависимости от рабочей среды в системе.

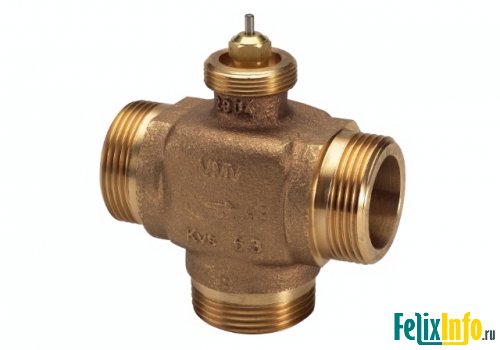

Смесительный регулирующий клапан конструктивно устроен так, что имеет два входных отверстия, или как их называют – патрубка, и один выходной. При такой конфигурации достигается смешение двух входящих потоков в один выходящий. Разделительный регулирующий вентиль имеет конструкцию, обратную смесительному клапану, то есть обладает одним входящим патрубком и двумя выходящими.

У каждого из патрубков есть своя собственная маркировка и назначение. Так, патрубок, который помечается буквенным значением «А», и является патрубком прямого хода, регулирует характеристики рабочей среды от какого-то минимального значения, до максимума. Второй вид ответвления называется патрубком байпасного хода. Он также регулирует параметры среды от минимума до максимума и помечается буквенным изображение «В». Выходной патрубок, который помечается «АВ», является каналом,  по которому идет уже смешанная среда с нужной температурой. Давление или напор в этом патрубке определяется степенью открытия клапана.

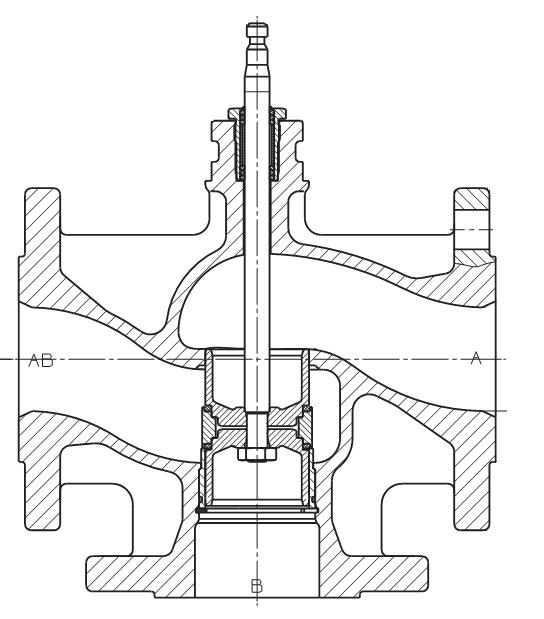

Рис.1. Клапан RV113 в разрезе.

Как и любой другой тип трубопроводной арматуры, трехходовой регулирующий клапан может приводится в движение разными способами. Это может быть пневмоприводы, гидроприводы. В настоящее время широко распространено использование клапанов с электроприводом. Это позволяет более эффективно организовать в регулирующих клапанах автоматизацию процессов.

Как правило, выпускаются трехходовые клапаны седельной и поворотной конфигурации. В первом случае регулирование давления и расхода потока рабочей среды происходит из-за уменьшения или увеличения площади проходного сечения из-за двигающегося плунжера, который в положении «закрыто» плотно прилегает к седлу. В поворотных клапанах затвор двигается вокруг своей оси по дугообразной траектории, где 0° - это положение «открыто», а 90° - это положение «закрыто».

Для правильного выбора и его дальнейшей бесперебойной работы необходимо учитывать некоторые параметры рабочей среды. Клапан должен быть рассчитан на необходимое давление, температуру и расход рабочей среды через него. Для того, чтобы сориентироваться при выборе такой арматуры, советуем Вам обратиться к профессионалам по телефону: (499) 343-27-26
