Система контроля выливания шлака из большой ковша (вихреlectric)

Модель: LAG-S100
Обзор
Устройство контроля выливания шлака из большой ковша для непрерывной разливки предназначено для определения содержания шлака в выпускном отверстии большой ковши в технологическом процессе сталелитейства и непрерывной разливки. Основная цель — повышение чистоты стали в промежуточной ковше и достижение оптимальной степени извлечения стали из большой ковши. Устройство работает на принципе электромагнитной индукции.
Значение контроля выливания шлака
Достижение высокой производительности: Для обеспечения чистоты стали в ковше визуальный контроль шлака часто приводит к раннему закрытию выпускного отверстия большой ковши, что снижает степень извлечения стали. При использовании системы контроля шлака возможно точное и своевременное определение момента выливания шлака, благодаря чему остаточное количество стали в большой ковше контролируется на уровне 1–2%, обеспечивая высокую производительность.
Повышение чистоты стали: Падение шлака в промежуточную ковш является основным фактором, влияющим на чистоту готовой стали. Использование системы контроля выливания шлака позволяет минимизировать количество шлака, попадающего в промежуточную ковш, а также снизить дефекты на поверхности слитков минимум на 80%.
Предотвращение забивания выпускных отверстий: Падение шлака в промежуточную ковш также является основной причиной вторичного окисления и последующего забивания выпускных отверстий. При использовании системы контроля выливания шлака случаев забивания выпускных отверстий значительно уменьшается.
Компоновка системы
Система контроля выливания шлака состоит из пяти основных частей: датчика, предварительного усилителя, блока обработки сигналов, центрального обработчика и пульта управления (см. рисунок ниже).
Схема управления системой
(Примечание: Рисунок схемы управления не предоставлен в исходном тексте, поэтому здесь приводится только заголовок. При наличии графического материала его следует добавить в этом разделе.)

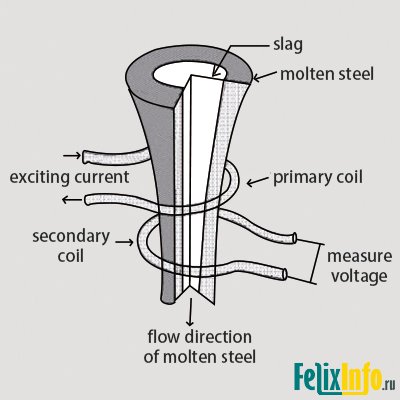

Принцип работы датчика

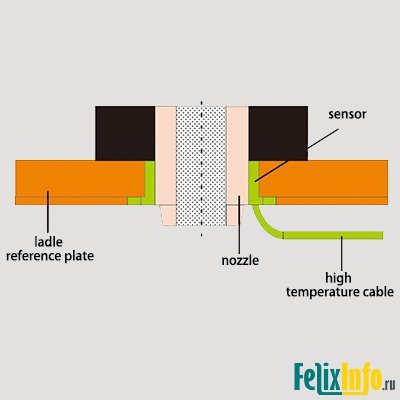

Датчик
