Система автоматической коррекции и центрирования полосы CPC-D000

Система автоматической коррекции и центрирования полосы CPC автоматически корректирует отклонение полосы, поддерживая её центральное положение практически неизменным и обеспечивая непрерывное центрирование.

Обзор:
CPC является важнейшим звеном управления на линиях по производству полосы. Без этой системы или в случае возникновения проблем полоса будет отклоняться и, в конечном итоге, ломаться, что приведёт к остановке производства.
Система автоматической коррекции и центрирования полосы CPC использует принципы электромагнитной индукции или фотоэлектрические для определения объектов контроля в процессе производства, таких как положение полосы. Электронные схемы усиливают и обрабатывают сигнал положения, а затем корректируют положение направляющего ролика с помощью ПЛК, шкафа управления и гидравлических компонентов управления для обеспечения контроля центрирования.
Системы автоматической коррекции и центрирования полосы CPC подразделяются на два типа: электромагнитные и фотоэлектрические.

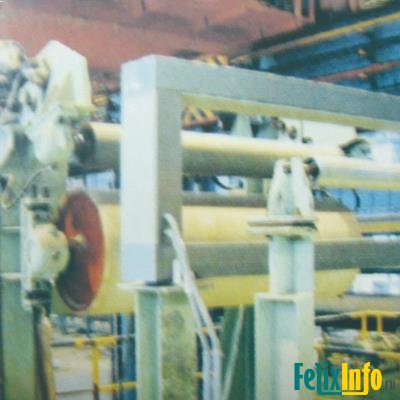

Электромагнитная система автоматической коррекции и центрирования полосы CPC-D210

Компоненты системы:
Электромагнитная система автоматической коррекции и центрирования полосы состоит из трёх компонентов: датчика электромагнитной индукции, шкафа управления (включая панель управления функцией центрирования, устройство сигнализации отклонения полосы, гидравлическую систему сигнализации и ПЛК) и гидравлическую систему управления.

Основные технические характеристики:
1. Ширина обнаружения: 300–2800 мм
2. Рабочее напряжение: 220 В переменного тока, 50/60 Гц
3. Входная мощность: 80 Вт
4. Рабочая температура электрооборудования: ≤50°C
5. Рабочая температура окружающей среды датчика: от -10°C до +80°C
6. Отклонение центра полосы: от -5 В до +5 В
7. Разрешение датчика: 1 мм
8. Чувствительность системы: 2 мм
